Ống trao đổi nhiệt là gì?

Lượt đọc: 201

Ống trao đổi nhiệt là gì?

Ống trao đổi nhiệt ( hay còn được gọi là ống tản nhiệt cánh nhôm, ống calorifer, ống truyền nhiệt), là thiết bị dùng để trao đổi nhiệt giữa các môi chất như hơi nước, dầu truyên nhiệt. Thiết bị này được dùng để làm tăng hiệu quả truyền nhiệt trong hệ thống các lò sấy, lò hơi, lò dầu tải nhiệt.

Ống trao đổi nhiệt có cấu tạo gồm một ống hình trụ dài có kích thước từ 1,3- 6m, với nhiều kích cỡ đường kính trong khác nhau như 21, 25, 25, 34mm và được làm từ thép đúc. Các ống này được gắn bên ngoài là lớp cánh nhôm mỏng có độ dày khoảng 0,41mm và khoảng cách giữa các cánh khoảng 2mm.

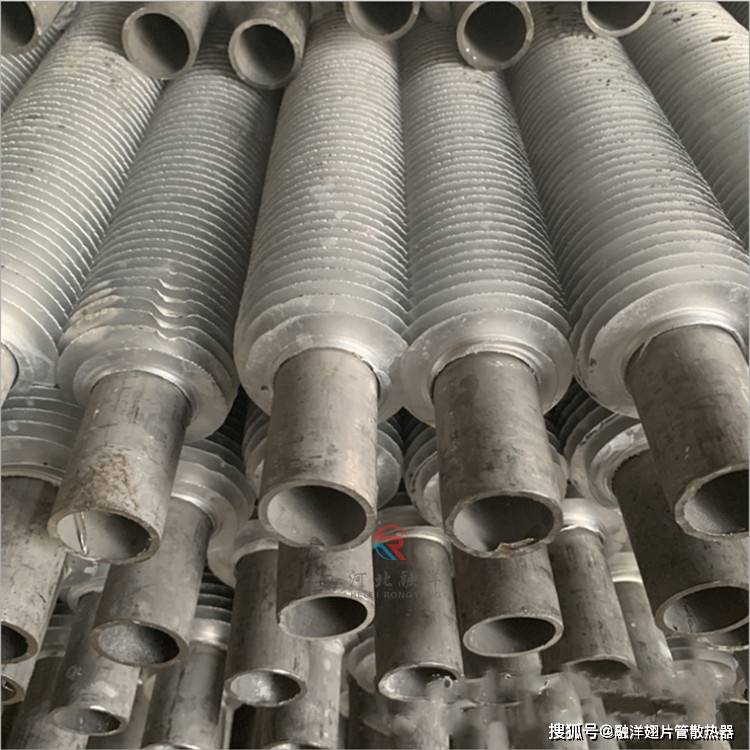

ống cánh nhôm

Cơ chế hoạt động của ống trao đổi nhiệt

Ống trao đổi nhiệt hoạt động dựa trên nguyên lý trao đổi nhiệt gián tiếp giữa hai lưu chất chuyển động bên trong và bên ngoài ống trao đổi nhiệt. Trong quá trình hoạt động, môi chất truyền tải nhiệt chạy trong ống và tản nhiệt qua cánh nhôm làm nóng môi chất ở bên ngoài. Quá trình này thường xảy ra thông qua ba cơ chế chính: dẫn nhiệt, truyền nhiệt bằng chất trung gian và bức xạ nhiệt.

Song song với quá trình đó, hệ thống quạt, bơm đưa không khí vào, bố trí để không khí tiếp xúc nhiệt lượng lớn nhất có thể khi đi qua bộ phận trao đổi nhiệt calorifer. Để tăng cường hiệu quả trao đổi nhiệt, người ta tạo ra chiều chuyển động của lưu chất trong và ngoài ống theo phương vuông góc hoặc chéo dòng.

ống cánh nhôm tản nhiệt
