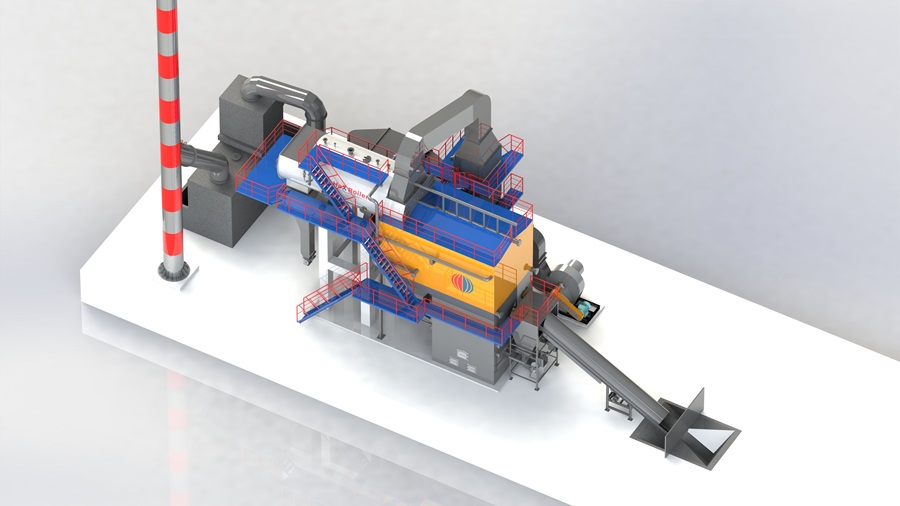

Lò tầng sôi hay còn gọi là nồi hơi tầng sôi là lò hơi sử dụng buồng đốt kiểu tầng sôi (được tạo thành từ hàng triệu hạt cát, xỉ hoặc một số loại vật liệu đặc biệt) để đốt cháy nhiên liệu. Buồng đốt tầng sôi tạo ra điều kiện hòa trộn rất tốt trên toàn bộ diện tích của buồng đốt nên nhiên liệu sẽ cháy kiệt trong khi nhiệt độ buồng đốt lại không quá cao, làm giảm lượng phát thải các loại khí có hại.
Mua hàng gọi 0917.754.059
Lò hơi tầng sôi là công nghệ đốt tầng sôi có khả năng tận dụng nhiệt triệt để cho quá trình sản xuất và được sử dụng như một hệ thống giảm phát thải hiệu suất cao. Được phát triển và cởi tiến bởi George Babcock và Stephen Wilcox vào những năm 1860 với thiết kế an toàn, làm việc được ở điều kiện áp suất cao, để có thể đốt đa dạng các loại nhiên liệu, bao gồm than đá, rác thải và cả biomass (sinh khối).
Chúng được gọi là tầng sôi bởi vì các lớp chất rắn và nhiên liệu sẽ đạt trạng thái lơ lửng trong buồng đốt, tính chất như sự sôi của chất lỏng.
Theo đánh giá của các chuyên gia, tỉ lệ khí CO2, NOx, SO2,…từ nồi hơi tầng sôi thấp hơn đáng kể so với các loại lò hơi thông thường chỉ đốt được nhiên liệu hóa thạch.
Đây được xem là một phương pháp có thể đem lại hiệu quả về cả mặt kinh tế lẫn môi trường khi hệ thống lò hơi tầng sôi có tuổi thọ và độ bền cao, hiệu suất lò vượt trội cũng như chi phí duy trì và sửa chữa thấp và giảm phát thải ra môi trường.

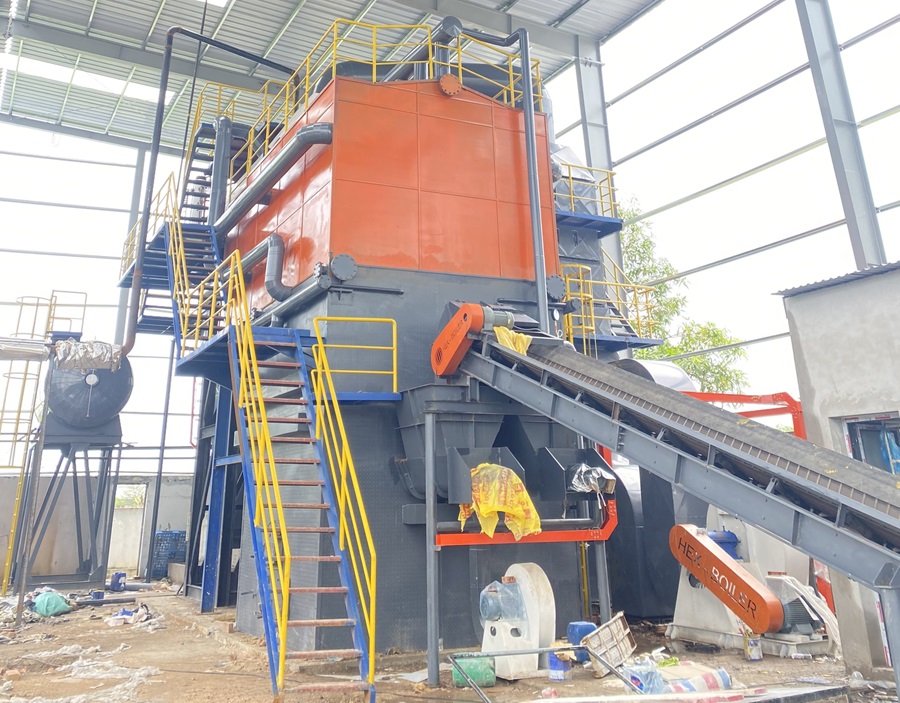

Hiện nay, lò hơi tầng sôi được bố trí trong các nhà máy sản xuất và được sử dụng như một thiết bị chuyên dụng. Nhiệm vụ chủ yếu của hệ thống này đó là chuyển đổi trực tiếp năng lượng hóa học có trong nhiên liệu đốt biomass thành các dạng năng lượng sạch như nhiệt, điện và hơi bão hòa.

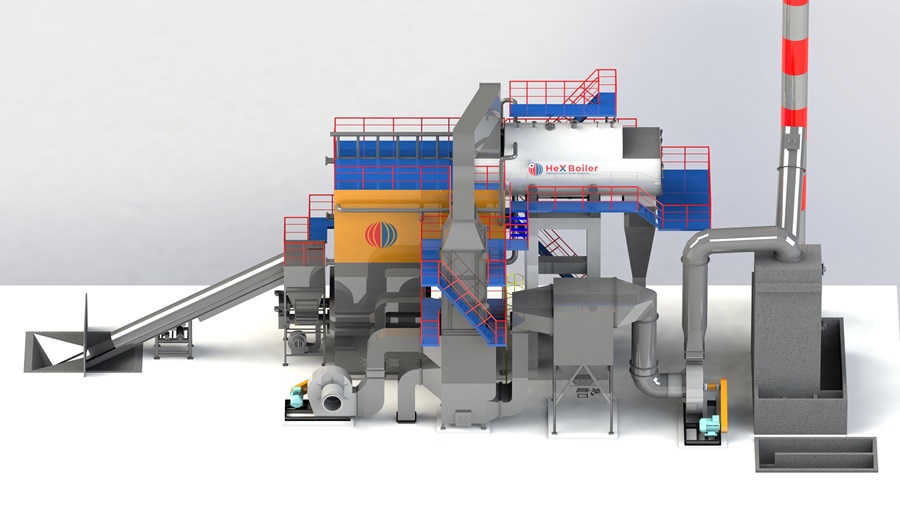

Hệ thống cấp liệu của một lò hơi tầng sôi gồm có băng tải, vít, gàu tải…để giúp vận chuyển nhiên liệu cho quá trình cháy vào buồng đốt.
Thông thường, các dạng vật liệu cấp trước khi cấp vào lò hơi tầng sôi phải đạt độ lớn đồng đều theo một tiêu chuẩn nhất định nhằm tạo giúp quá trình đốt cháy được tối ưu. Chẳng hạn, kích thước chuẩn của than đá hay than cám là từ 0 đến 10mm, riêng biomass có kích thước là từ 0 đến 50mm.
Toàn bộ nhiên liệu cháy được đưa vào buồng đốt của lò hơi tầng sôi một cách tự động bằng hệ thống băng tải, gàu tải, vít,…Từ đây, các hạt rắn nhiên liệu đi ra khỏi buồng cấp liệu, đi đến khu vực dự trữ để có thể đưa trực tiếp vào lò hơi tầng sôi.
Ngoài ra, hệ thống cấp liệu trong buồng đốt sẽ được bố trí thêm các bộ phận cảm biến giúp đo lường khối lượng nhiên liệu được cấp vào lò. Điều đó cho phép theo dõi cũng như kiểm soát mức độ tiêu hao nhiên liệu được sử dụng cũng như hiệu suất của lò hơi tầng sôi đốt đa nhiên liệu.
Hiện nay có rất nhiều phương thức để đo lường chất lượng sản phẩm, dịch vụ của doanh nghiệp. ASME (American Society of Mechanical Engineers) là tiêu chuẩn mà Lò hơi Bách Khoa lựa chọn làm thước đo chất lượng đối với các sản phẩm và dịch vụ của khách hàng trong lĩnh vực chuyên về gia công, thiết kế lò hơi công nghiệp, bồn bể áp lực và yêu cầu có đơn vị kiểm định độc lập.
Về cơ bản, hệ thống buồng đốt lò hơi chứa nhiều nhiên liệu sẽ đốt như cát, xỉ, đá vôi, nhiên liệu than, tro,…Khi áp lực không khí tăng lên, lớp chất rắn bắt đầu giãn nở và ở trạng thái lơ lửng.
Chúng chuyển động tự do trong buồng đốt do nhiệt độ không khí và áp suất tăng nhanh, điều này sẽ tạo ra một lớp sôi (hay tầng sôi) để đáp ứng được quá trình đốt cháy vật liệu.
Bên trong buồng đốt, chiều cao lớp sôi gồm các chất rắn (thường là cát, xỉ, đá vôi, than, đá dolomit,…) làm nền trên bề mặt buồng đốt có thể cao từ 120 đến 400mm. Độ dày của lớp sôi được ước tính cao khoảng 0.8 đến 1.2mm và khối lượng trung bình từ 1500 đến 2400kg/m3.
Hơn nữa, người ta thường trộn hạt làm nền với các chất liệu đốt với tỉ lệ từ 1 đến 5%. Nhờ lớp chất nền chiếm tỉ lệ lớn nên có thể giúp buồng đốt giữ nhiệt tốt, giúp đốt cháy hoàn toàn nhiên liệu và tận thu triệt để nguồn nhiệt lượng tạo thành, đồng thời làm giảm lượng phát thải độc hại ra môi trường.
Hệ thống cấp gió gồm quạt hút, quạt gió cấp một và gió cấp hai. Trong đó, quạt hút là bộ phận khởi động đầu tiên trong toàn bộ hệ thống cấp gió. Gió cấp một được gia nhiệt trong khi đi qua hệ thống sấy không khí, rồi từ đó được đưa vào buồng phân phối gió dưới đáy lò.
Bên trong buồng phân phối có nhiều béc-phun, chúng giúp gió được tản đều khắp buồng đốt giúp quá trình sôi diễn ra đồng đều hơn cũng như ngăn các hạt rắn của lớp nền lọt vào buồng cấp gió. Riêng gió cấp hai có nhiệm vụ cung cấp thêm khí cho quá trình cháy diễn ra hiệu quả hơn.
Gió cấp một tạo lớp sôi (Primary Air) được gia nhiệt khi đi qua bộ sấy không khí và đi vào buồng phân phối gió dưới đáy lò. Mặt trên buồng phân phối gió có rất nhiều béc phun nhằm phân đều lượng gió cấp ra khắp bề mặt buồng đốt giúp buồng đốt sôi đều.
Các béc phun cũng ngăn các hạt rắn trong lớp sôi lọt vào buồng cấp gió. Thiết kế hệ thống phân phối gió để buồng đốt sôi đều là cực kỳ quan trọng đối với lò tầng sôi.
Ngoài gió cấp 1, gió cấp hai của hệ thống nồi hơi tầng sôi có thể được cấp vào khu vực trống của buồng đốt để cung cấp thêm khí oxy để quá trình cháy đạt hiệu quả cao hơn.
Bên cạnh đó, còn tùy vào loại nhiên liệu được đốt cháy trong buồng đốt sẽ điều chỉnh tốc độ gió và tỉ trọng của cả hai loại gió.
Bộ sấy không khí là một bộ phận quan trọng, được lắp đặt thêm vào bên trong các lò hơi tầng sôi để tận dụng triệt để nguồn nhiệt của khói thải và giúp nhiên liệu đốt dể cháy hơn. Thiết bị này giúp tiết kiệm nhiên liệu, giảm chi phí đầu tư cho việc vận hành lò hơi.
Thông thường, một lò hơi sẽ thải rác ở dạng khói và chất rắn. Trong đó, khói hay khí thải bao gồm một số loại như SOx, NOx, COx,…là dạng xỉ thải có tỉ trọng to lớn trước khi ra ngoài môi trường.
Chính vì vậy mà hệ thống lò hơi tầng sôi thường ưu tiên lắp đặt các thiết bị xử lý khói thải. Còn chất rắn là tất cả các xỉ, tro tự nhiên của nhiên liệu sau khi bị đốt cháy.
Ưu điểm của các lò hơi tầng sôi là sở hữu buồng đốt được vận hành ở nhiệt độ dưới 900 độ C. Chính điều này giúp lò hơi được phát triển giống như một bộ xử lý khí thải hoạt động ở công suất cao.
Điều này đảm bảo cho hệ thống nồi hơi tầng sôi không cần phải lắp đặt các thiết bị đắt tiền mà vẫn đảm bảo đáp ứng các thông số về bảo vệ môi trường.
Hệ thống lọc và thải xỉ gồm bộ lọc Cyclone, túi lọc, lọc bụi tĩnh điện cùng thiết bị xử lý khí thải như SOx, NOx,…Các loại xỉ thải với kích thước lớn thường bao gồm các hạt bụi mịn bay theo khói. Khi nó đi ra khỏi buồng đốt được lọc bụi tại bộ hâm nước. Toàn bộ lượng tro vừa lọc sẽ được đưa ra ở phần đuôi lò.
Cụm sinh hơi gồm những bộ phận cơ bản như tường nước, ống sinh hơi, ống bức xạ, ống đối lưu, ống quá nhiệt,…Quá trình cấp nước được tuần hoàn từ balong, đi xuống ống góp dưới, rồi được gia nhiệt đến nhiệt độ bay hơi để trở về balong thông qua ống vách ướt.
Nước tại balong sẽ được tách ra rồi cung cấp đến khách hàng. Còn trong các lò hơi quá nhiệt, hơi nước được tiếp tục sử dụng để cho chạy tua bin hơi.
Hệ thống điều khiển an toàn được chế tạo theo công nghệ vận hành lò hơi một cách tự động, bảo vệ nồi hơi hoạt động an toàn và ổn định.
Bên cạnh đó, phần mềm điều khiển thực hiện các chức năng kiểm tra và kiểm soát các hoạt động của lò hơi tầng sôi cũng như tích hợp thêm chế độ cảnh báo để đảm bảo nồi hơi tầng sôi hoạt động an toàn và hiệu quả.
===================================
